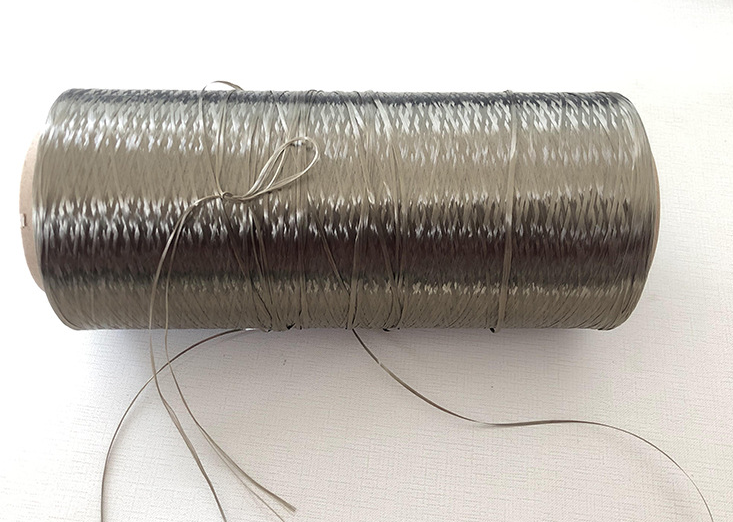

玄武岩纤维,是选用优质的玄武岩火山源石经过1400-1500度高温练制、拉丝、而成,玄武岩短切纤维主成分有:二氧化硅、氧化铝、氧化钙、氧化镁、氧化铁和二氧化钛等氧化物质所组成,制成的玄武岩纤维上涂有少量的硅烷浸润剂。

主要特点:

　　玄武岩纤维的原材料玄武岩火山石“本身经历了火山爆发千锤百炼”已具有天然的坚硬、耐高温、抗氧化、耐摩擦、抗腐蚀等优点，因此，玄武岩短切纤维是可以替代碳纤维、聚酯纤维、木质素纤维、聚丙烯（PP）、聚丙烯腈（PAN）用于增强性能的理想添加材料,对高温稳定性、低温稳定性、整体抗疲劳性能都有明显的优势。

玄武岩纤维测试与4种常用纤维性能及价格比对

以下参数仅供参考，具体性能请根据每批次检测报告为准！

玄武岩纤维与4种纤维拉伸、摩擦性能对比:

纤维种类密度/g﹒cm^-3 纤维拉伸强度/GPa 材料摩擦因数 材料磨损率/(10^-7cm³﹒N^-1﹒m^-1)

玄武岩纤维   2.8            3.5           0.32          0.125

碳纤维       2.5            2.5           0.39          0.09

钢纤维       7.5            0.95          0.48          0.208

玻璃纤维     2.5            3.4           0.35          0.183

石棉纤维     2.3            2.1           0.37          0.295

玄武岩纤维制品热稳定性测试：

温度/℃   试样1   试样2   试样3

300       98.7    99.0   100

400       88.7    89.0   90.0注:玄武岩纤维400℃试样时的质量损耗≧10%。

500       58.9    61.0   65.0

600       38.4    39.0   38.8

700       25.0    27.0   28.6

玄武岩纤维吸音材料的吸音性能测试:

频段/Hz             吸音系数

100～200         0.05～0.15

300～900           0.22～0.75

1200～7000         0.85～0.93

玄武岩纤维与E-玻璃纤维性能对比:

纤维种类   密度/g﹒cm^-3   弹性模量/GPa   断裂伸长率/% 最高使用温度/℃ 吸音系数

玄武岩纤维   2.56～3.05    79.3～93.1    3.1～3.2        880       0.9～0.99

E-玻璃纤维   2.55～2.62    76.0～78.0       4.7          350       0.8～0.93

玄武岩纤维与其它纤维的部分性能对比:

比对小结:玄武岩纤维采用天然火山岩石作为原材料,材料本身已具有耐高温、耐酸、耐碱,抗氧化、耐摩擦、抗腐蚀、拉伸强度突出等优点，在各种应用中也显示出了独特的作用。
